實驗室浮選機應用范圍：
XFD實驗浮選機主要供煤電、電力、礦山、地質、化學、冶金、建材及化工等工業實驗浮選少量礦樣用。
實驗室浮選機優點：
XFD實驗浮選機第二代新產品具有變頻技術，數字顯示，調整精確，運轉可靠等特點。
XFD實驗第三代新產品具有變頻技術，數字顯示，調整精確，運轉可靠等特點，另加熱管，溫度控制儀，隨時控制，顯示槽內礦液溫度，加配自動調節補加水，自動給藥等裝置。

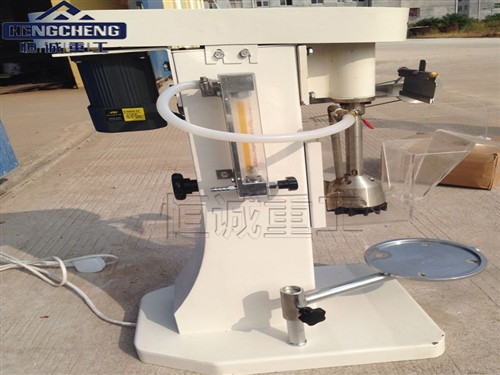

掛槽浮選機
技術性能參數：
|
序號 |
技術參數 |
單位 |
數值 |
|||||
|
XFD-0.5 |
XFD-0.75 |
XFD-1 |
XFD-1.5 |
XFD-3 |
||||
|
1 |
浮選槽容積 |
L |
0.5 |
0.75 |
1 |
1.5 |
3 |
|
|
2 |
葉輪直徑 |
MM |
Φ45 |
Φ45 |
Φ55 |
Φ60 |
Φ70 |
|
|
3 |
葉輪轉速 |
Ⅰ |
轉/分 |
2590 |
2590 |
2100 |
1910 |
1890 |
|
Ⅱ |
2340 |
2340 |
1900 |
1750 |
1890 |
|||
|
Ⅲ |
2130 |
2130 |
1700 |
1590 |
1544 |
|||
|
4 |
刮板轉速 |
轉/分 |
30 |
30 |
30 |
30 |
30 |
|
|
5 |
給礦粒度 |
MM |
-0.2 |
-0.2 |
-0.2 |
-0.2 |
-0.2 |
|
|
6 |
電機 |
W |
2800轉/分180 |
6324 1410轉/分250 |
||||
|
7 |
電壓 |
V |
380 |
380 |
380 |
380 |
380 |
|
|
8 |
外型尺寸 |
長 |
520 |
520 |
520 |
560 |
570 |
|
|
寬 |
263 |
263 |
263 |
265 |
310 |
|||
|
高 |
628 |
628 |
628 |
590 |
668 |
|||
|
9 |
重量 |
kg |
30 |
30 |
35 |
40 |
50 |
|
ＸＦＤ型系列浮選機由下列主要部件組成：
（１）機座（２）托板（３）槽體（４）攪拌部（５）刮板部分（６）主軸部分（７）護罩（８）電機（9）流量計（10）控制開關（11）刮板開關
所有部件都緊固在機體上，主軸（１）按順時針方向轉動，運動由皮帶輪通過皮帶到主軸皮帶輪、主軸可得三種不同的速度、刮板（３）５的轉動由刮板電動機通過皮帶輪帶動，可得二種不同的速度、刮板的位置可通過蝶形螺母調節高低
浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。
