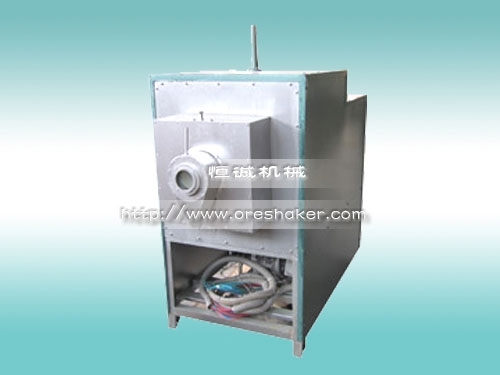

產品概況：
本產品適用于冶金、地質、礦山、化工、建材等部門。對物樣進行焙燒燒結試驗。和傳統的馬弗爐，管式爐相比，它的最大優點在于爐管是轉動的，物樣在加工過程中，不停地翻動，因此加上質量好，效率高，并且取得的實驗數據較接近于生產狀態。由于回轉窯可以連續進出料，所以加工大量物樣時，更能顯示其優越性。同時，該產品也能應用于半工業性生產。另外旋轉爐管的兩端采取了密封措施，所以在使用過程中還可以通入氧化，還原等必要的氣氛。
產品結構說明：
產品工作原理:
實驗室回轉窯分兩部分：第一部分是窯體；第二部分是電器控制箱。窯體部分又分為電爐爐體和動力轉動兩部分，爐體部分采用粘土質園形爐膛，沿園周軸向均勻插9根硅碳棒（每三根串聯成一組，三組按“Y”接線）高鋁質的陶瓷爐管又置于硅碳棒內周，通電后硅碳棒產生高溫，加熱爐管。
動力部分采用一臺0.6KW的調速電機，通過減速箱，帶動傳動軸，又經過鏈條帶動爐管旋轉。加料器和傳動軸間設置了一個三檔變速器，使給料量增加了調節的余地。電機和減速箱設置在爐體下面，整體較為緊湊。
整個回轉窯的電器部分，集中在控制箱內，由爐子上熱電偶測得的電訊號進入控制箱，通過它可以實現溫度調節和自動控制，調速電機也由控制箱上的儀表實行無級調速。
產品規格及技術參數:
|
序 號 |
名 稱 |
單 位 |
數值 |
|
1 |
額定最高爐溫 |
℃ |
1300 （連續可調，自動控溫） |
|
2 |
爐 管 轉 速 |
轉/分 |
0-3.3 （無級調速） |
|
3 |
爐 管 傾 角 |
度 |
0-10 （連續可調） |
|
4 |
爐 管 尺 寸 |
毫米 |
φ92/φ100×1200（內徑/外徑×長度） |
|
5 |
進料粒度 |
毫米 |
5 |
|
6 |
額定電爐功率 |
千瓦 |
24 |
|
7 |
外 形 尺寸 |
毫米 |
1270×790×1700（長×寬×高） |
|
8 |
重量 |
公斤 |
775 |
|
9 |
電動機功率 |
瓦 |
0.6 |
|
10 |
控制箱尺寸 |
毫米 |
700×470×1350（長×寬×高） |
